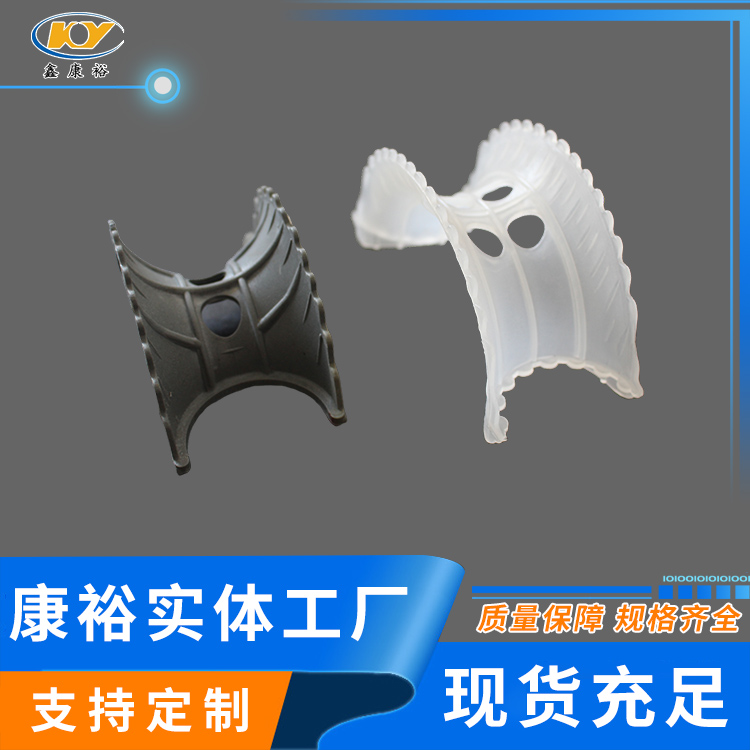

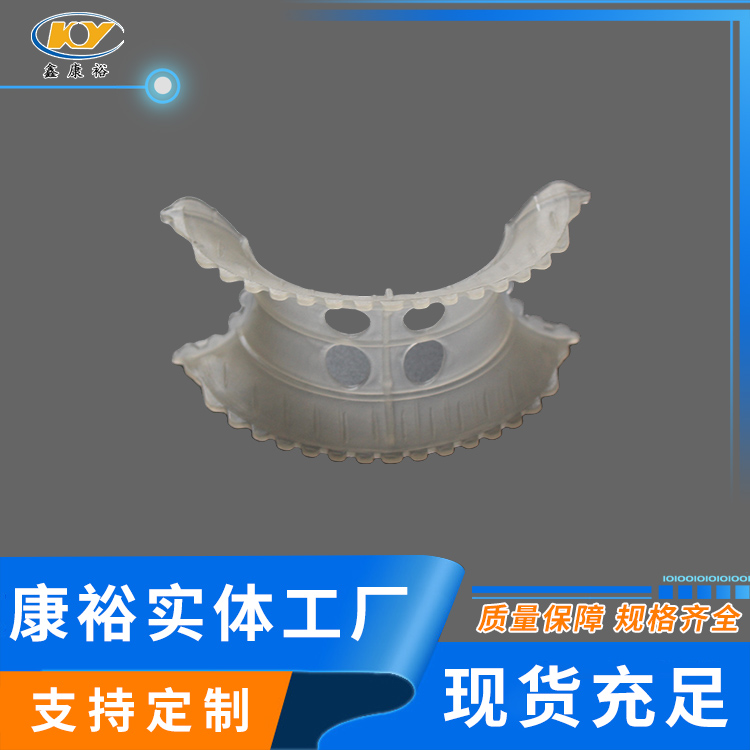

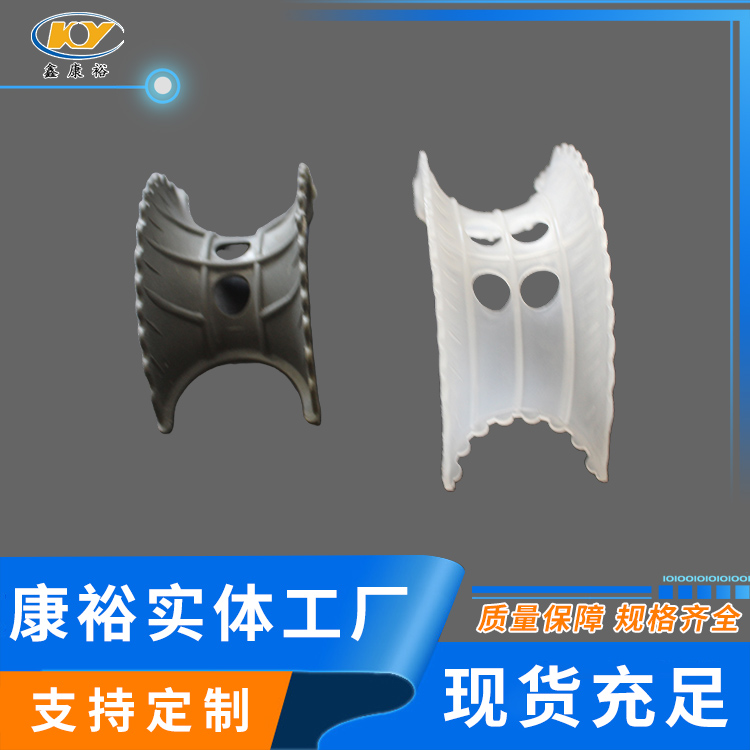

塑料異鞍環是20世紀70年代美國Noton公司對普通矩鞍環填料作出了改進，其特點是將扇形弧面改進成帶鋸齒邊緣的貝殼狀弧面，并在鞍背上增加了開孔，這樣填料層內的通道更加通暢，改善了液體分布性能，降低了氣體通過的阻力，提高了傳質性能。塑料異鞍環鞍形填料類似于馬鞍形狀，這種填料層中主要為弧形的液體通道，填料層內的空隙較環形填料（尤其較拉西環填料）更加連續。
塑料異鞍環具有空隙率大，壓降和傳質單元高度低，泛點高、汽液接觸充分、比重小、傳質效率高、壓降低，通量大，效率高，負荷彈性性大，抗污性好等特點。
塑料異鞍環廣泛用于石油、化工、氯堿、煤氣、環保等行業的填料塔中，如脫蠟油精制萃取、脫甲烷、苯酐精制等。
幾何性能
規格 D×H×S(mm) | 比表面積 m2/m3 | 空隙率 % | 堆積重量 Kg/m3 | 堆積個數 n/m3 |
Φ25×12.5×1.2 | 260 | 90 | 92 | 51200 |
Φ38×19×1.4 | 178 | 96 | 75 | 25200 |
Φ50×25×1.5 | 168 | 97 | 68 | 9400 |
Φ76×38×3.0 | 130 | 98 | 52 | 3700 |
塑料填料的理化性能
性能\材質 密度 ｇ/cm3 | PE 0.94~0.96 | PP 0.89~0.91 | RPP 0.92~0.94 | PVC 1.32~1.44 | CPVC 1.50~1.54 | PVDF 1.75~1.78 |
使用溫度 ℃ | ≤90 | ≤100 | ≤130 | ≤60 | ≤90 | ≤280 |
耐化學腐蝕性 | 耐腐蝕 | 耐腐蝕 | 耐腐蝕 | 耐腐蝕 | 耐腐蝕 | 耐腐蝕 |
抗壓強度 N/mm | ≥6.0 | ≥6.5 | ≥7.0 | ≥6.0 | ≥8.0 | ≥10.0 |
中華人民共和國機械行業標準HG/T 3986-2007《塑料填料技術條件》。
